美國2B 106-L臭氧監測儀安裝藍牙設備流程



要求

2B Technologies Inc. 106 型系列臭氧監測儀

藍牙無線收發器

計算機



可選的

106 型分線板

背景

如果您想將 4-20 mA 模擬輸出功能與 106 系列臭氧監測儀以及藍牙無線發射器和接收器一起使用，您將需要我們的 106 分線板。 本手冊介紹了如何將藍牙設備安裝到您的計算機以及如何將 106 分線板和藍牙設備安裝/固定到 106 系列儀器的背面。 如果您不想使用 106 系列儀器的模擬輸出功能，則不需要分線板，您只需將藍牙設備直接連接到儀器背面的 RS-232 插孔即可。



程序

1. 連同您的儀器，您將收到兩個不同的盒子，里面裝有您的藍牙設備。兩個盒子的頂部都標有標簽，表示哪些藍牙插入儀器，哪些插頭

進入您的計算機。

2. 每個藍牙設備都標有標簽（正面和背面），表明設備的配置。一臺設備已為您的臭氧監測儀配置，另一臺設備將插入您的計算機。藍牙設備上的所有開關都已設置為正常工作。

3. 首先，將標有“計算機”的藍牙設備通過隨附的 USB 數據線插入您的計算機。該電纜將為設備供電。

4. 接下來，通過 RS-232 電纜將藍牙設備插入計算機或直接連接到計算機背面的 RS-232 插孔。

5. 要安裝帶有分線板的藍牙設備，請將分線板直接插入 106 系列臭氧監測儀背面的 RS-232 插孔。

6. 將提供的 USB 數據線插入您的藍牙設備。該電纜將為設備供電。您可以將 USB 電纜的另一端插入計算機或壁式插座 USB 適配器。

7. 接下來，通過連接到分線板的 RS-232 插孔將藍牙設備插入儀器。

8. 要將藍牙設備固定在儀器背面，只需將其放入藍牙安裝夾中并拉動“束線帶”，直到藍牙設備牢固固定。注意不要改變藍牙設備上任何開關的位置。

9. 插入儀器的電源線和藍牙設備的 USB 電源線，儀器的藍牙將自動連接到另一個藍牙設備（連接到您的計算機）。

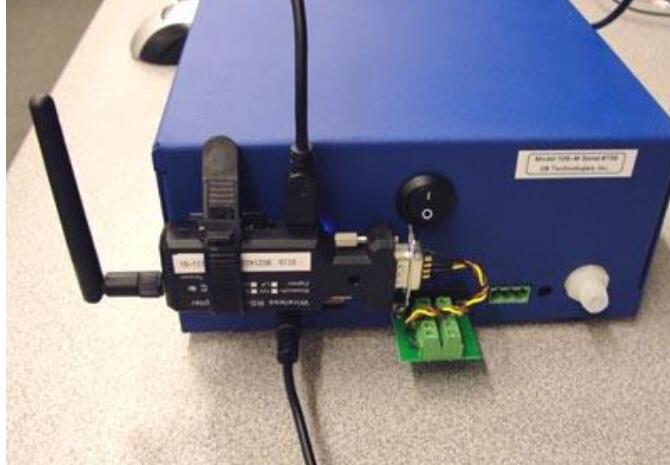

10. 完成上述所有步驟后，儀器背面應如下圖所示。
